Daten und Bilder der Röhre: ECH11 (Variante Loewe/Opta Version 2)

🔎 Beschreibung der Röhre: ECH11 (Variante Loewe/Opta Version 2)

Name	ECH11 (Variante Loewe/Opta Version 2)
Vergleichsname	→ ECH11 → ECH11 (Ersatz von RSD) → ECH11 (Selbstbau / Notproduktion) → ECH11 (Variante Loewe/Opta Version 1) → ECH11 (Variante RFT) → ECH11G (Variante Telefunken Röhrenwerk Ulm)
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,45 - Originalvariante 0,15
Art der Heizung	Indirekt

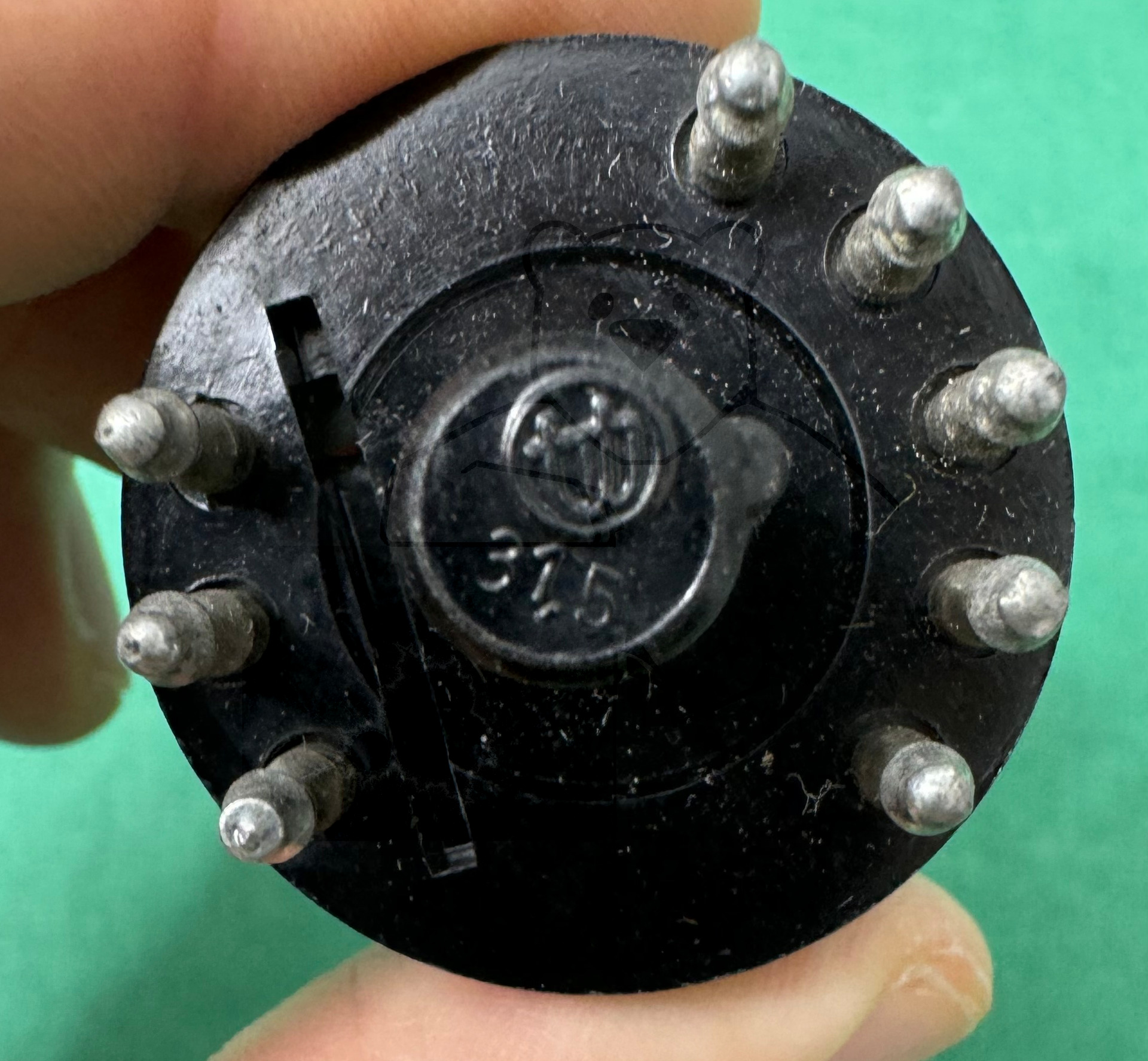

Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol.

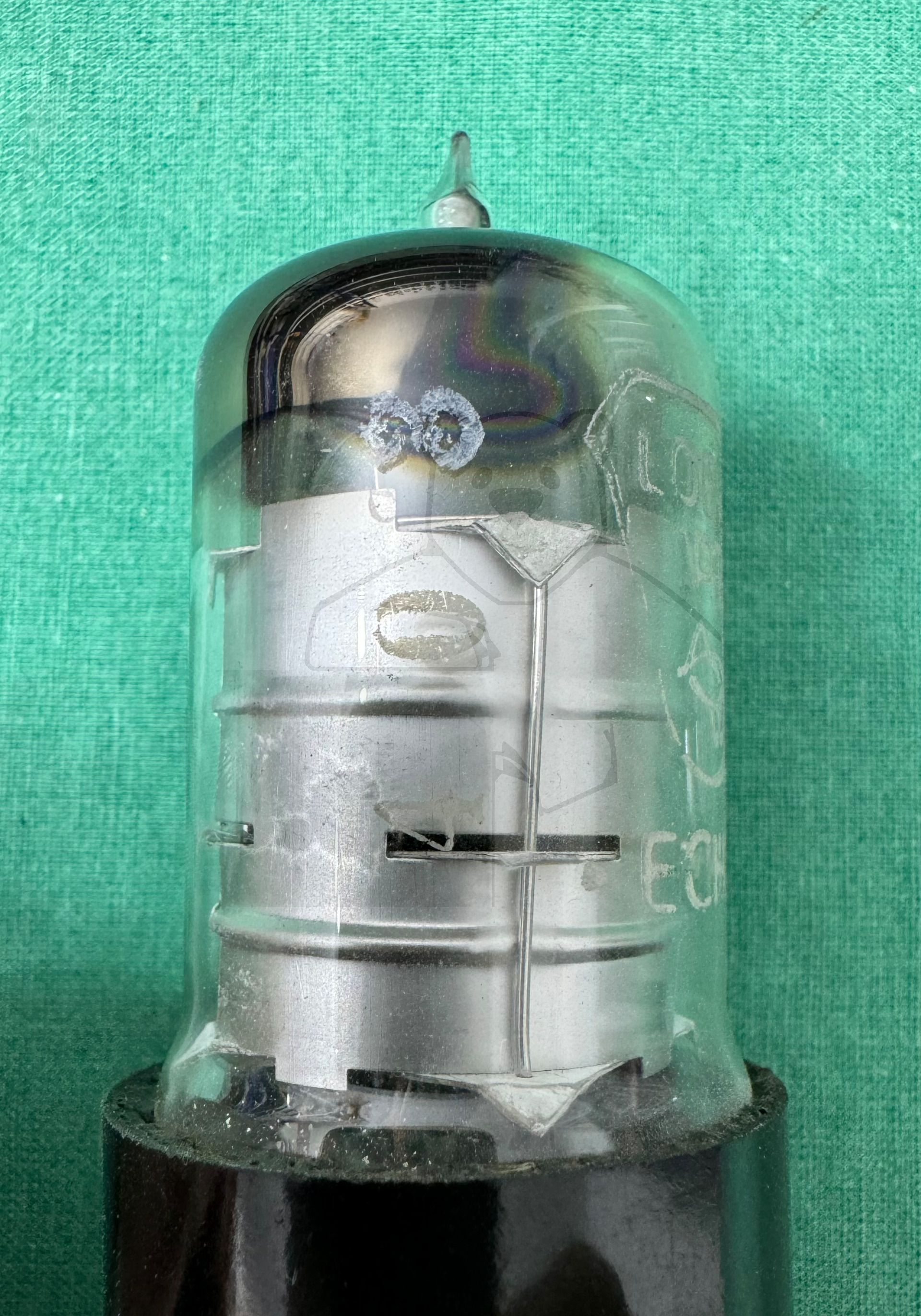

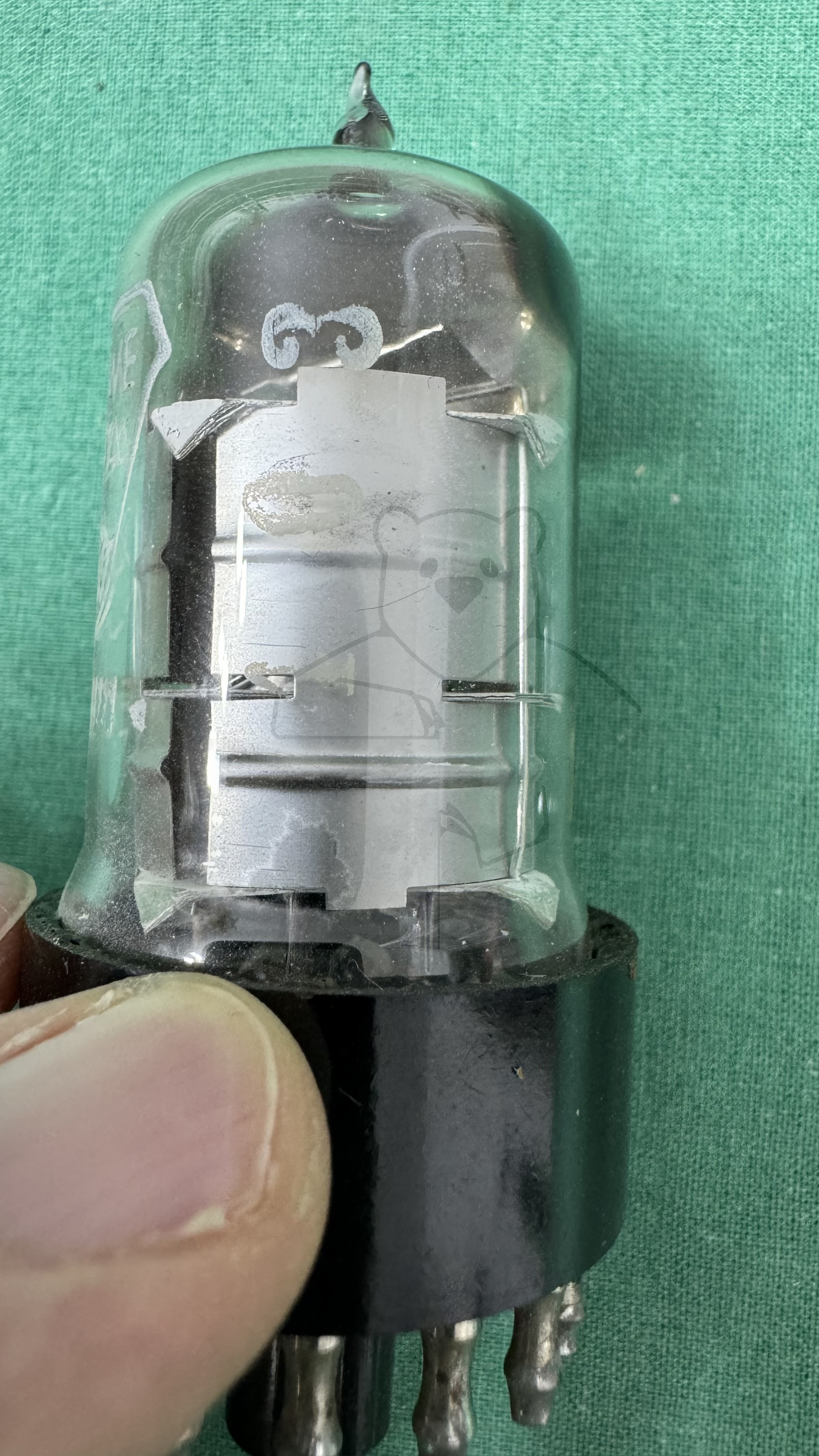

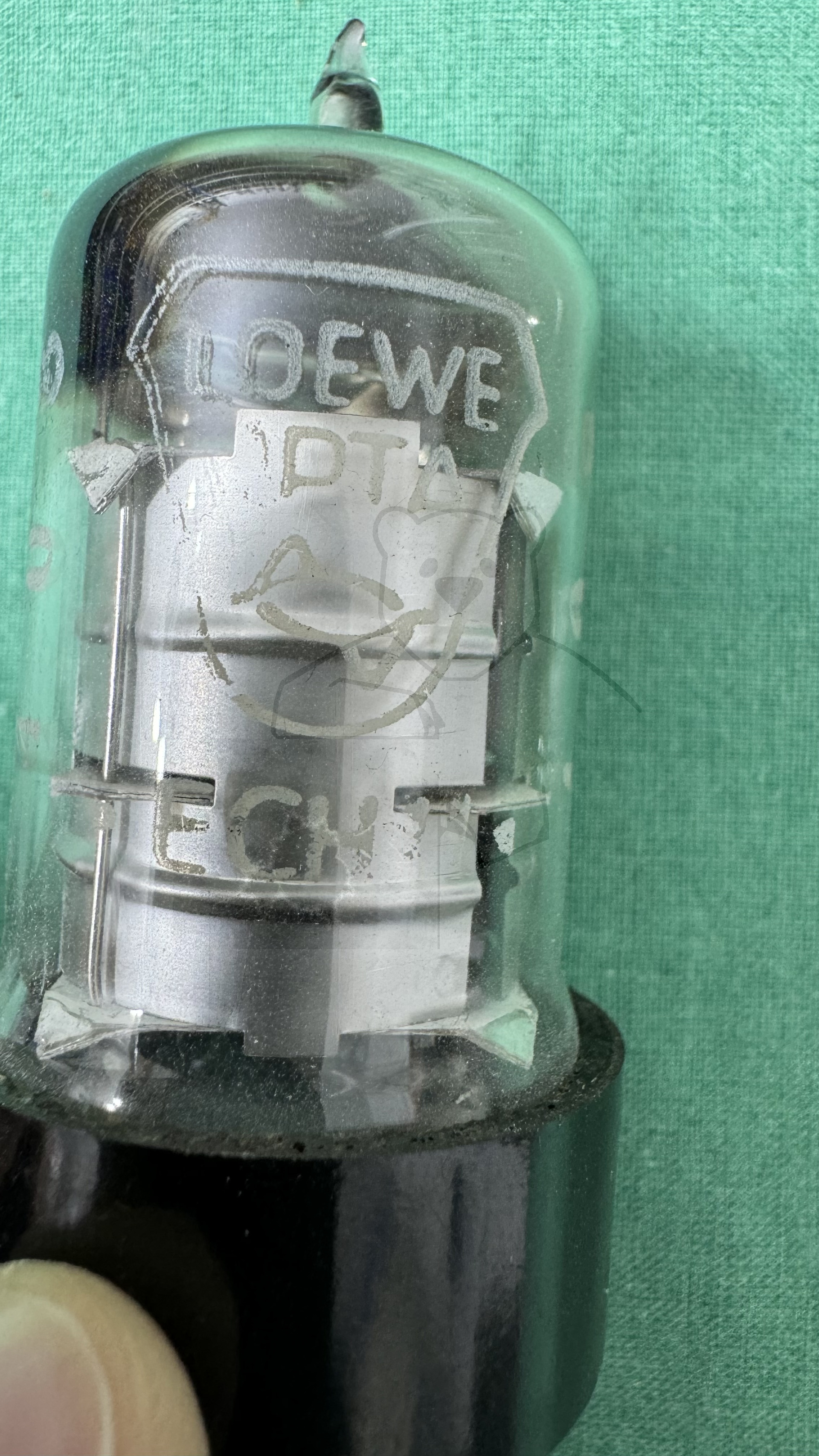

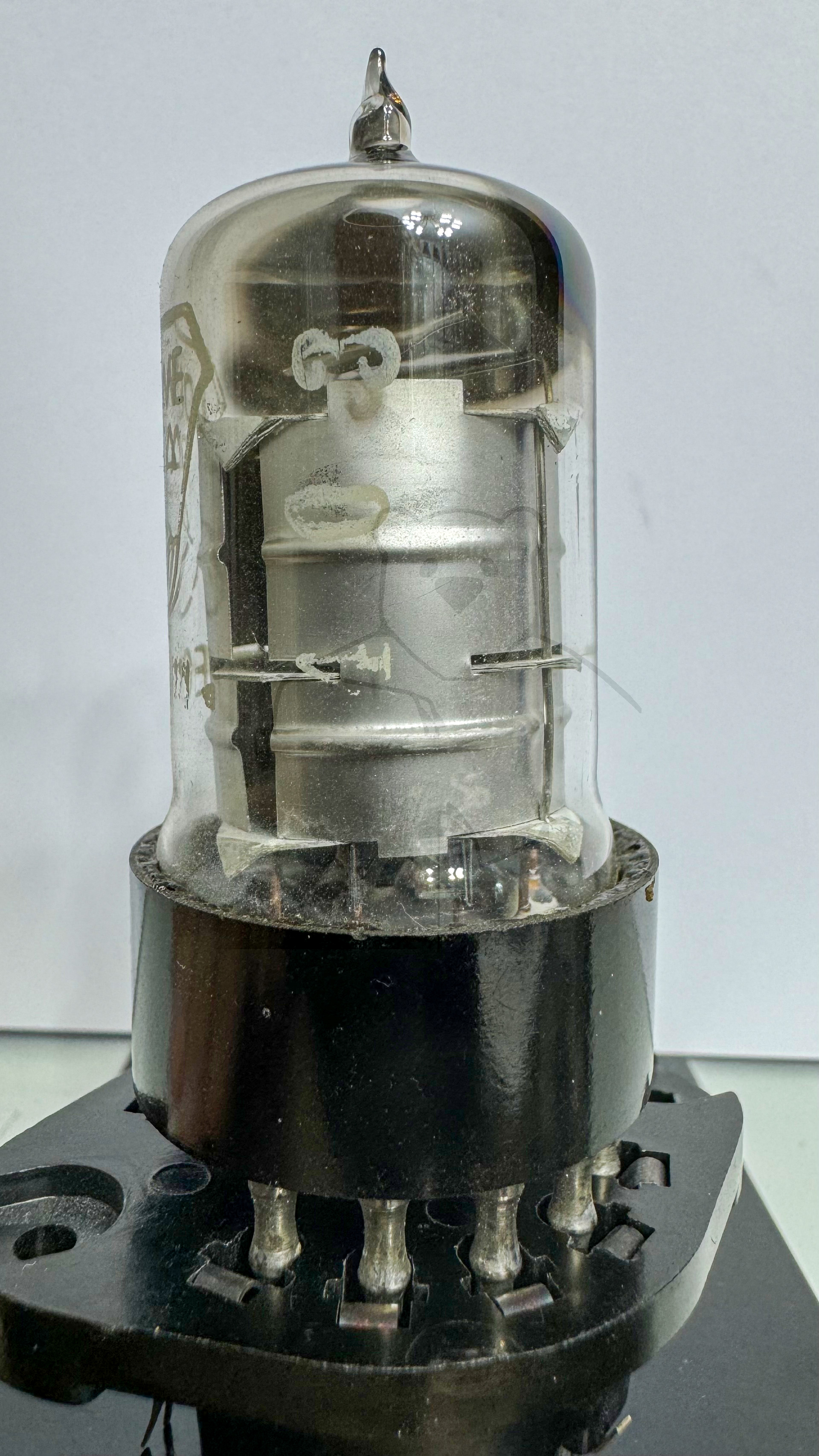

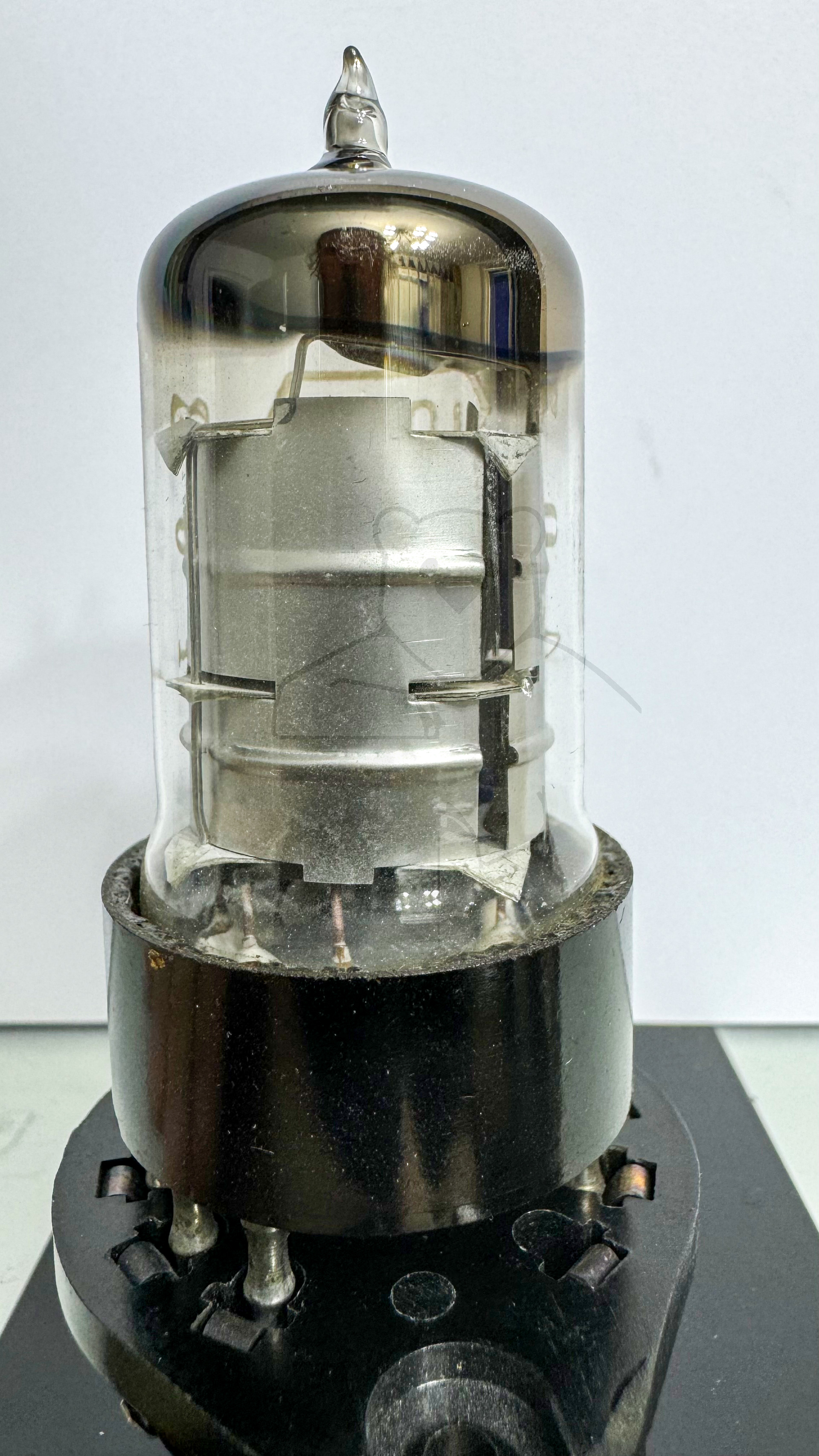

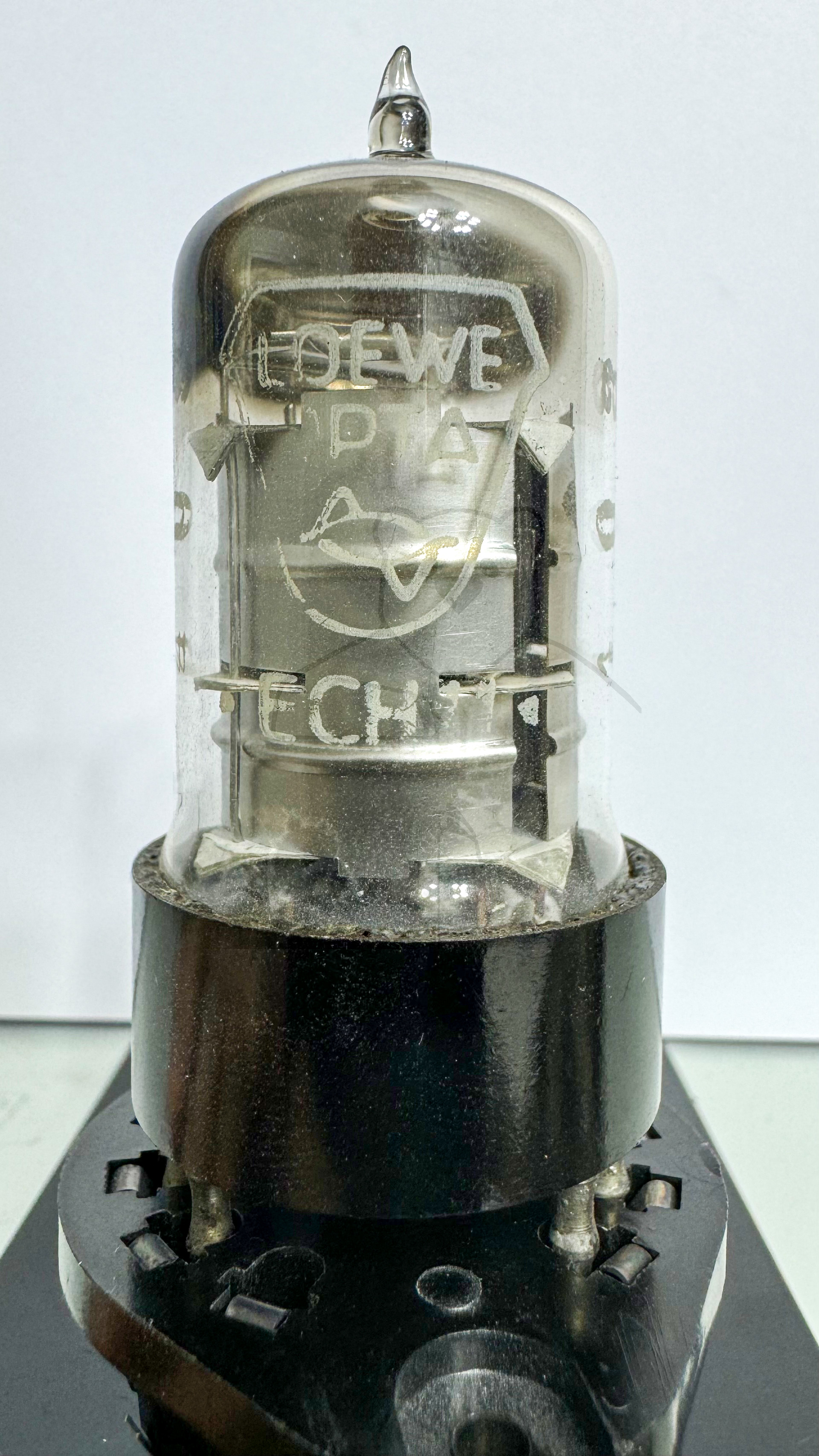

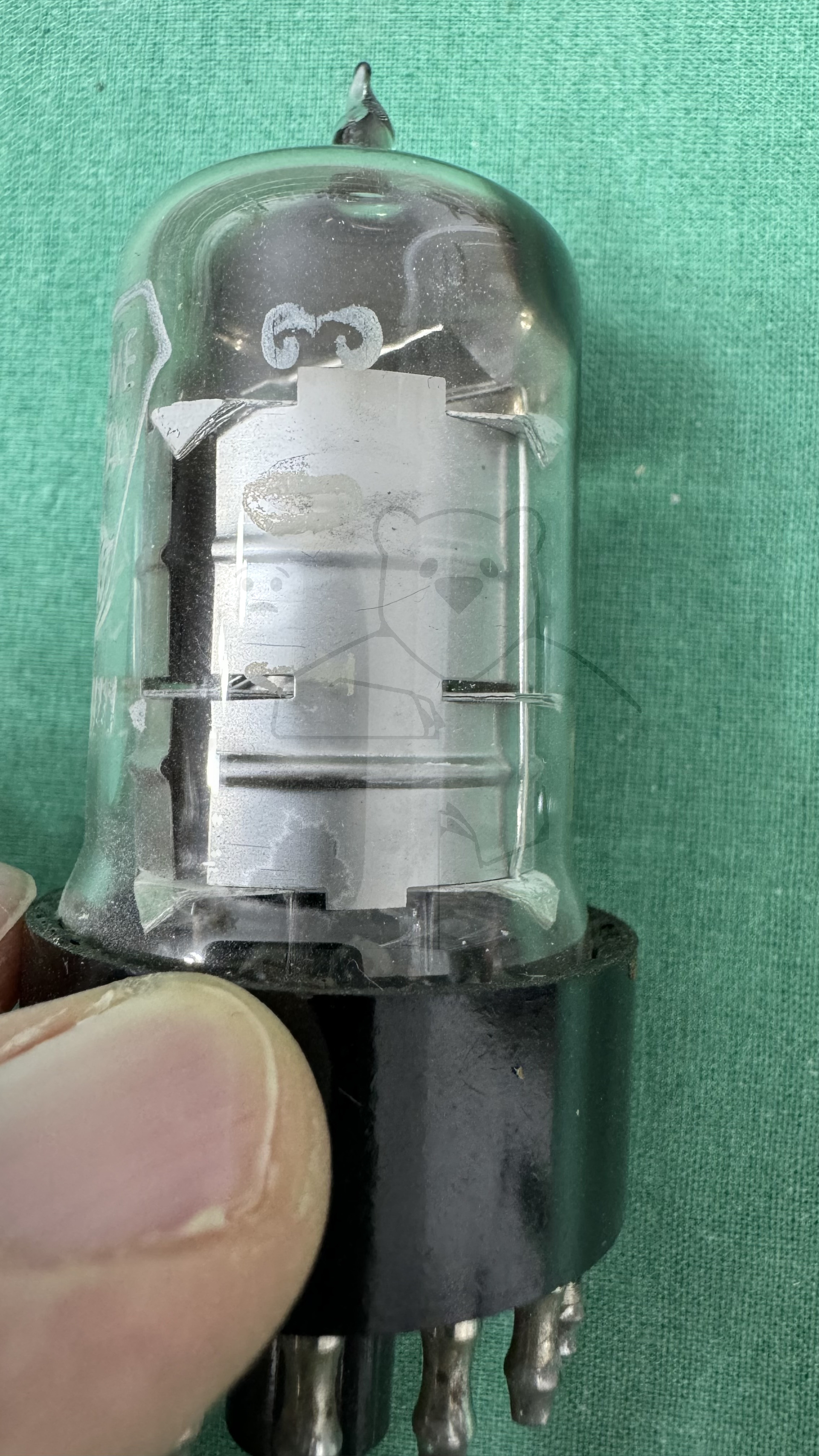

Zusätzliche Informationen	Glasvariante 2 der → ECH11 von Loewe/Opta Alle Varianten der → ECH11
Letzte Änderung	07.01.2019 04:52:06

🔎 Beschreibung der Systeme für die Röhre: ECH11 (Variante Loewe/Opta Version 2)

	System 1	System 2
Kathode	8	8
Gitter 1	4	7
Gitter 2		6
Gitter 3		4
Gitter 4		6
Gitter 5
Gitter 6
Gitter 7
Anode 1	5	1
Anode 2
Leuchtschirm
Heizung	2, 3	2, 3
Abschirmung	8	8
Funktion	→ Oszillator	→ Mischroehre

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der ECH11 (Variante Loewe/Opta Version 2)

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu ECH11 (Variante Loewe/Opta Version 2)

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/uKVl16MVOCY (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: ECH11 (Variante Loewe/Opta Version 2)
Anwendung ECH11.pdf (265 kB)
Datenblatt ECH11 Philips.pdf (48 kB)
Datenblatt ECH11 RFT.pdf (97 kB)
Datenblatt ECH11 Telefunken.pdf (1221 kB)
Pruefkarte ECH11 - Karte 1 - Funke W19 Roehrenpruefer.pdf (153 kB)
Pruefkarte ECH11 - Karte 2 - Funke W19 Roehrenpruefer.pdf (157 kB)
Pruefkarte ECH11 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (198 kB)
Pruefkarte ECH11 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (205 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
